一、截面特性

計算截面特性時，毛截面面積應在展開鋼帶名義截面面積的±2%以內。

1.1剛度

開孔對剛度（或變形）的影響可通過相關測試方法確定，亦可以通過有限元或等效截面計算。

為了簡化計算，開孔可假定為矩形（見圖1與圖2）。

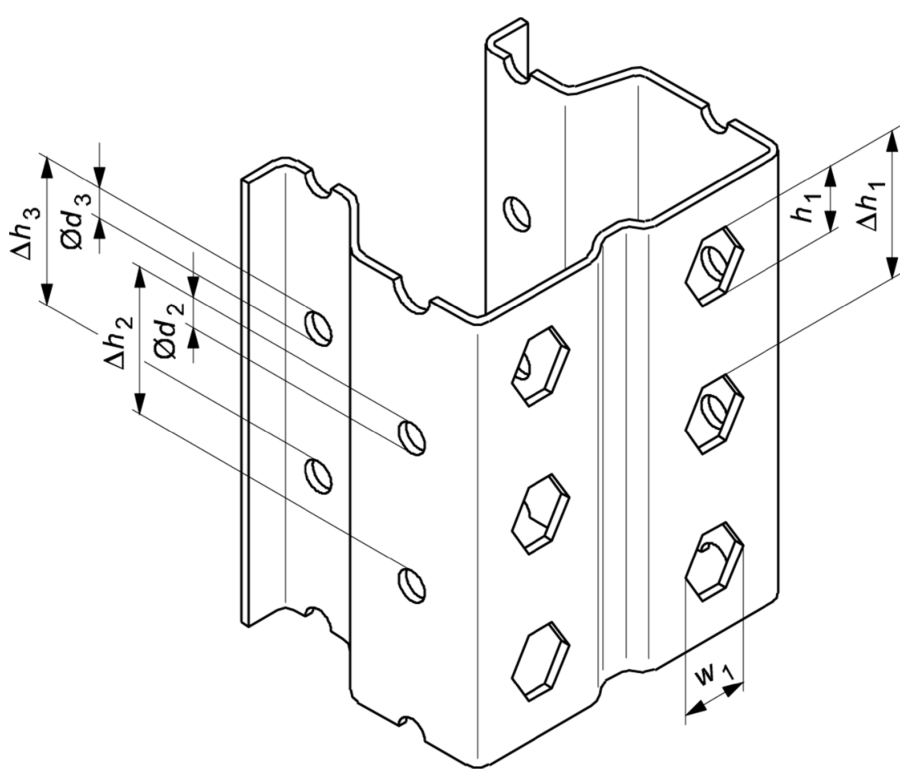

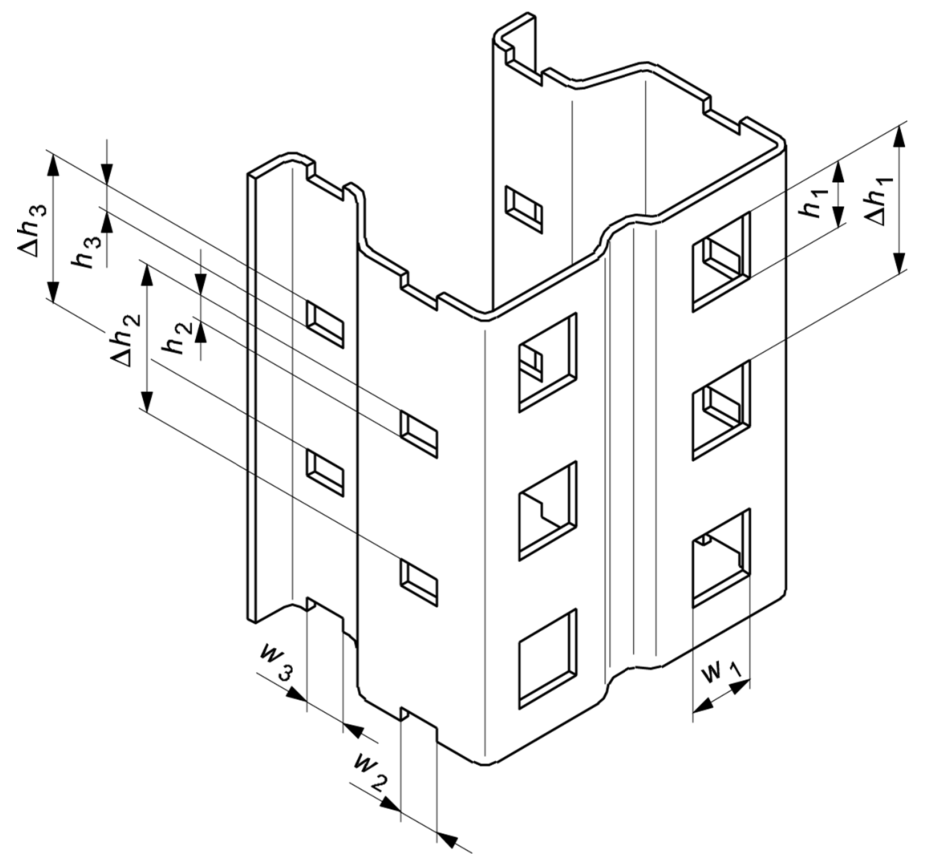

圖1　原始截面形狀

圖2　簡化成矩形孔后的截面形狀

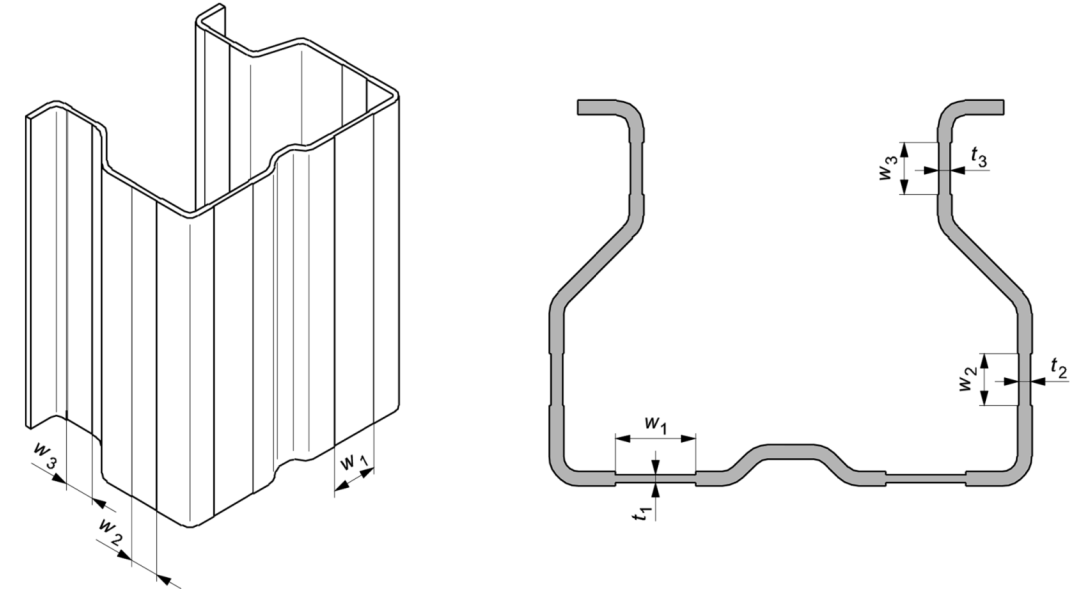

開孔效應由截面局部厚度的折減表示，截面被劃分為不同厚度的板條（見圖3）。

圖3　等效厚度板條的截面

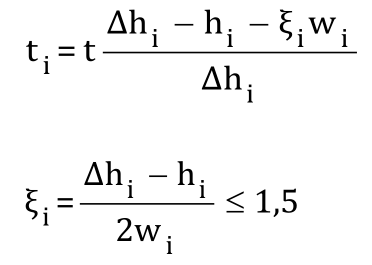

其中，

ti為板條等效厚度；

t為截面名義厚度；

Δhi為孔間距；

Hi、di為孔的高度；

wi為孔的寬度；

ξi為開孔影響系數。

等效截面的特性可用合適的軟件或公式計算。

計算剛度的相關等效截面特性有：

——截面積Aeq

——強軸慣性矩Iy,eq

——弱軸慣性矩Iz,eq

——扭轉常數IT,eq

——翹曲常數Iw,eq

可將凈截面特性作為等效截面特性。

1.2 強度

相關有效截面特性有：

——截面積Aeff

——強軸截面模量Weff,y

——弱軸截面模量Weff,z

二、橫梁的設計

受彎構件承載力應考慮彎曲、軸壓與剪切作用，通過相關測試或理論方法計算確定，如有需要還應考慮：

a)局部屈曲；

b)腹板壓屈；

c)側向扭轉屈曲；

d)非彈性行為；

e)翼緣翹曲；

f)扭轉；

g)構件缺陷。

2.1　側向扭轉屈曲不起控制作用的橫梁

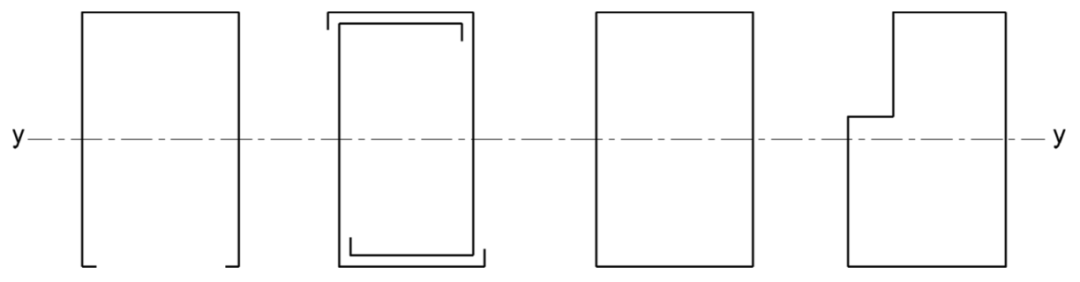

圖4　側向扭轉屈曲不起控制作用的橫梁截面示例

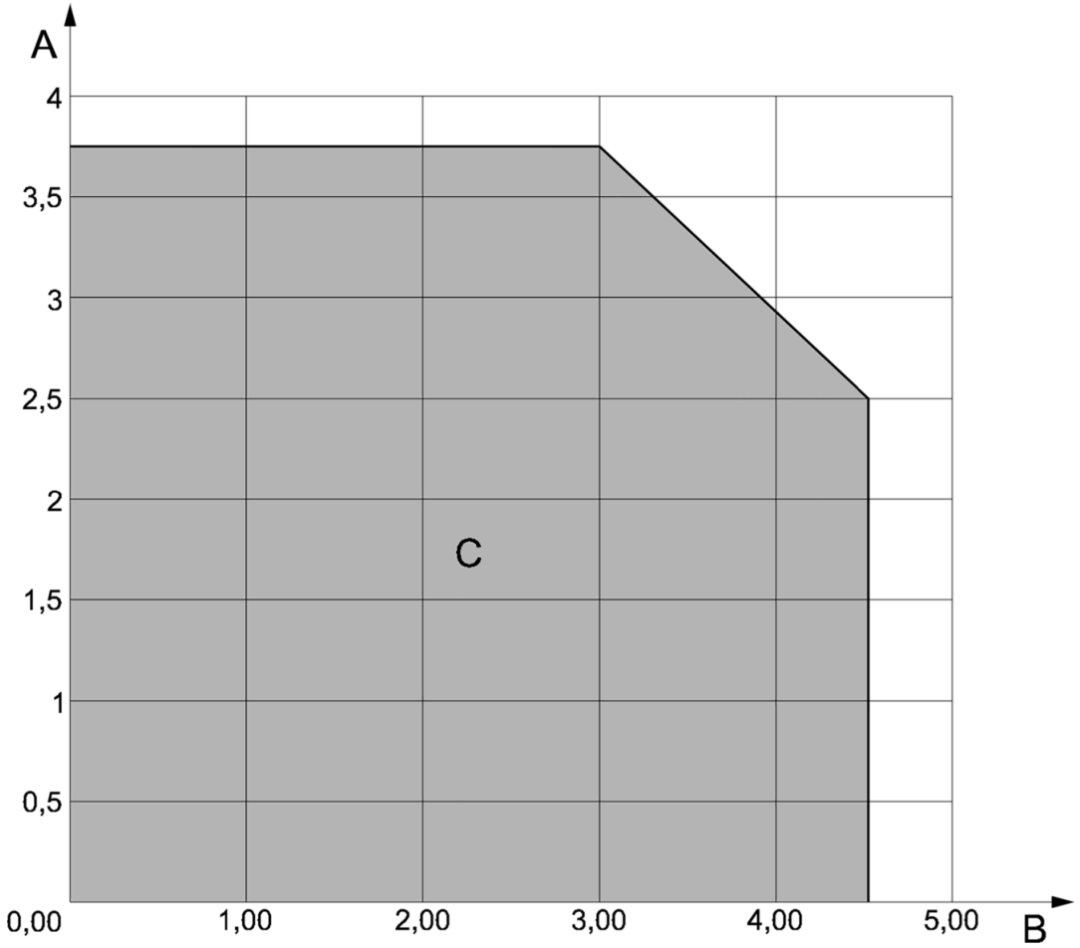

當橫梁跨度很大時，圖4截面的橫梁也可能會發生側向扭轉屈曲。圖5給出了箱型截面橫梁側向扭轉屈曲不起控制作用的（截面高度）/（截面寬度）近似限值。

A 橫梁截面長細率，即高寬比

B 橫梁跨度，單位m

C 側向扭轉屈曲不起控制作用的區域

圖5　橫梁側向扭轉屈曲無需考慮的長細率范圍

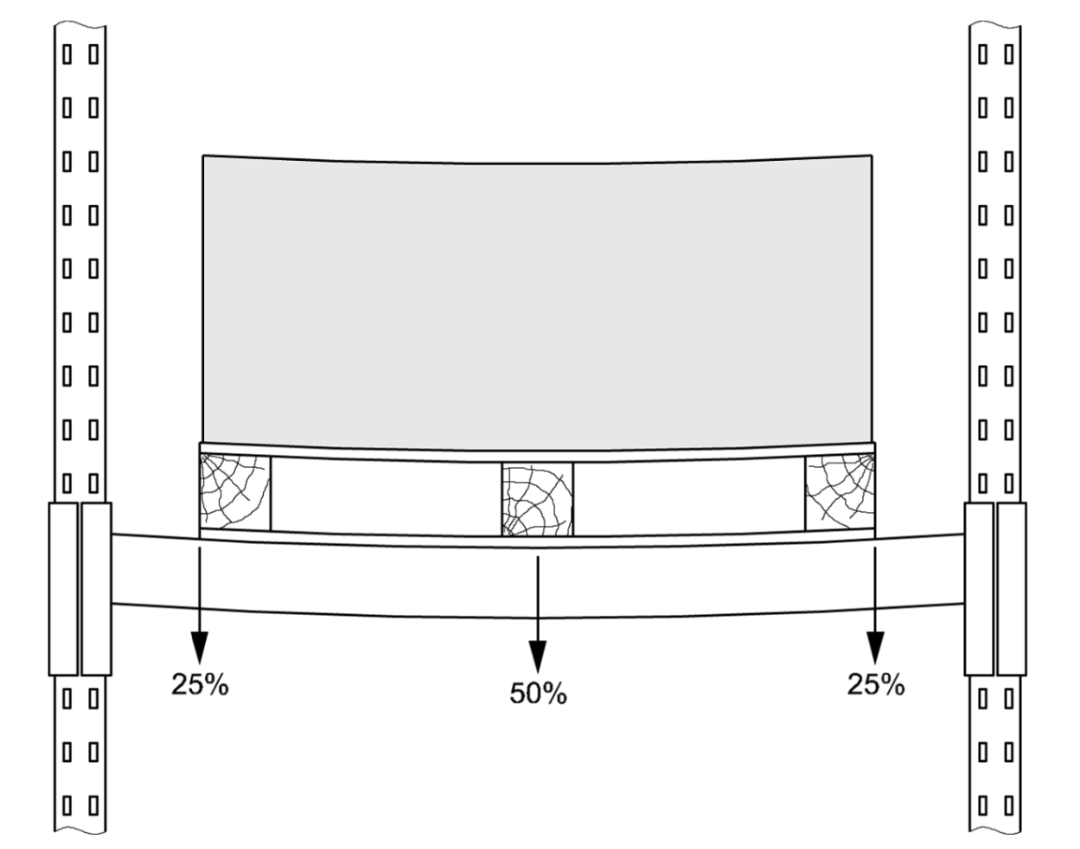

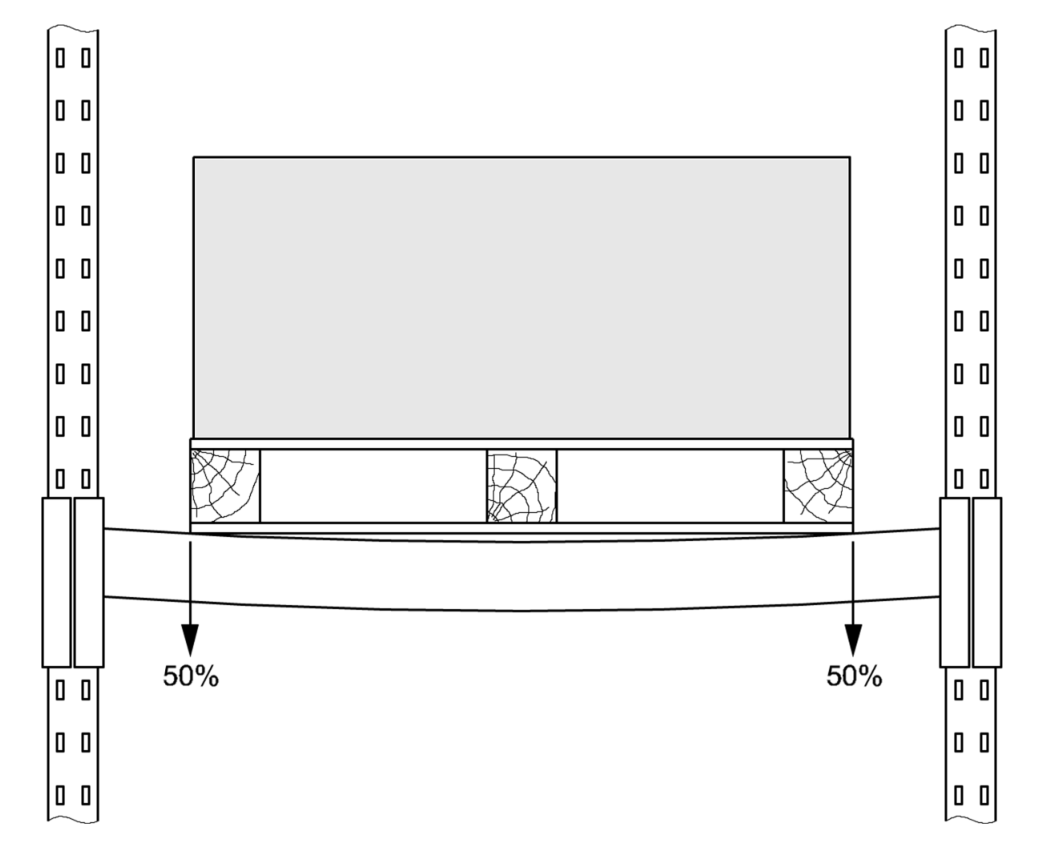

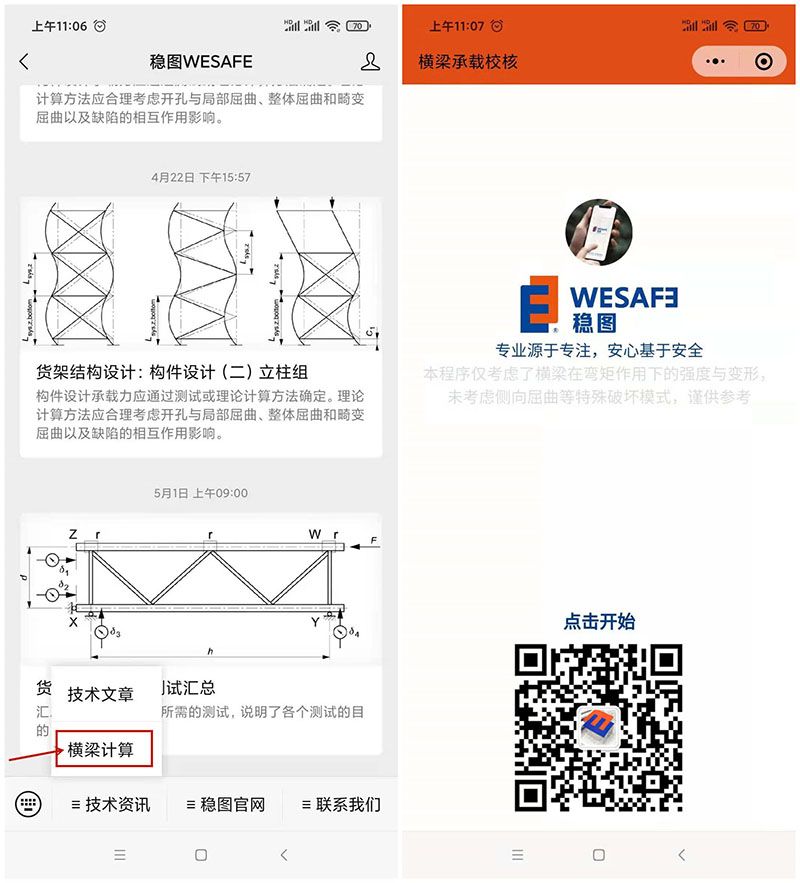

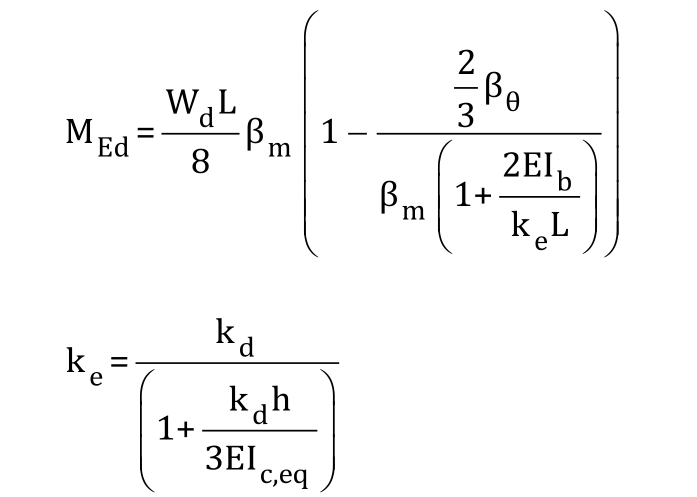

對于側向扭轉屈曲不起控制作用的受彎構件，彎曲承載力應根據相關標準計算。左右對稱放置貨載的橫梁近似設計方法如下（該近似方法已經編成了對應小程序）：識別下方二維碼關注公眾號即可進入小程序

穩圖貨架橫梁承載力校核計算橫梁承載力校核計算小程序

2.2　側向扭轉屈曲的橫梁

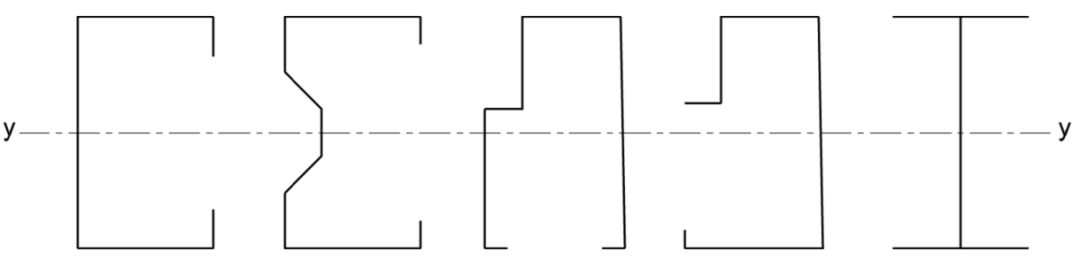

圖7　側向扭轉屈曲起控制作用的橫梁截面示例

開口截面的貨架橫梁，受彎平面不是對稱軸平面，受彎的同時受扭，特別易發生側向屈曲。雖然受到貨物托盤部分程度的約束，但是其強度與剛度最好通過測試確定。C型抱焊梁強度取決于一系列參數，如截面高寬比、C型截面抱扣的程度、C型截面卷邊寬度、是否有點焊及點焊間距等。

在正常的放貨卸貨條件下應確保橫梁的扭轉穩定性。

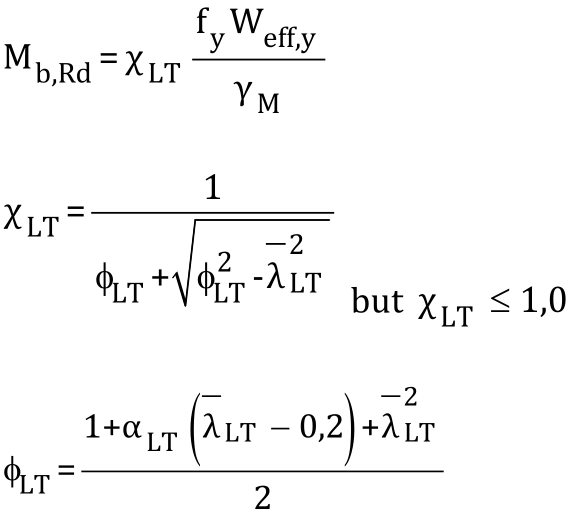

橫梁側向扭轉屈曲強度Mb,Rd應進行測試或以下方法計算確定：

其中

fy為鋼材屈服強度特征值；

Weff,y為強軸有效截面模量。

αLT=0.34（一般截面）

αLT=0.49（開口冷成型截面，如∑形截面）

Mcr的計算應基于毛截面特性，有效長度取橫梁長度。

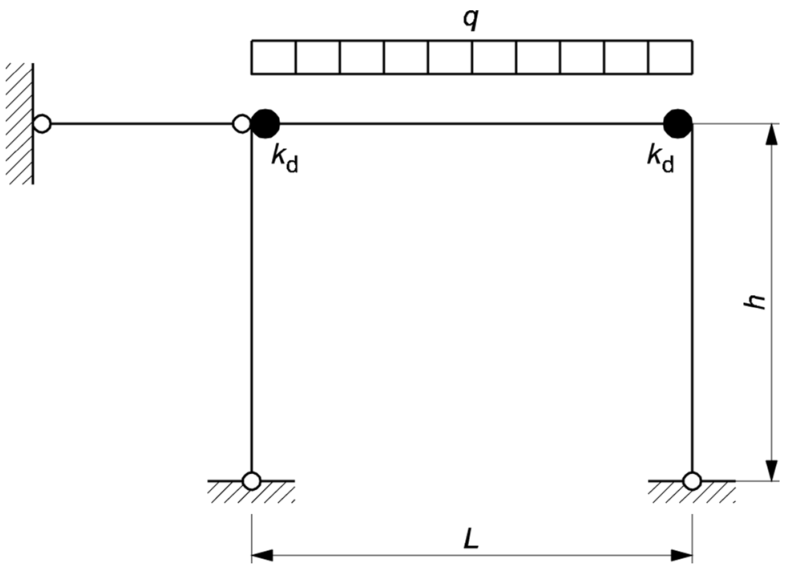

2.3　存儲單元與橫梁的相互作用

2.4　塑性設計

橫梁可進行塑性設計，前提是恰當考慮梁柱節點的轉動能力及其對結構整體變形的影響。

2.5　受到壓彎作用的橫梁

當橫梁作為支撐體系一部分同時承受軸壓力時，其屈曲長度應取為：

Lb,y=KyL,Lb,z=KzL，

其中

Ky=1（或其他分析計算值）；

Kz 見表2。

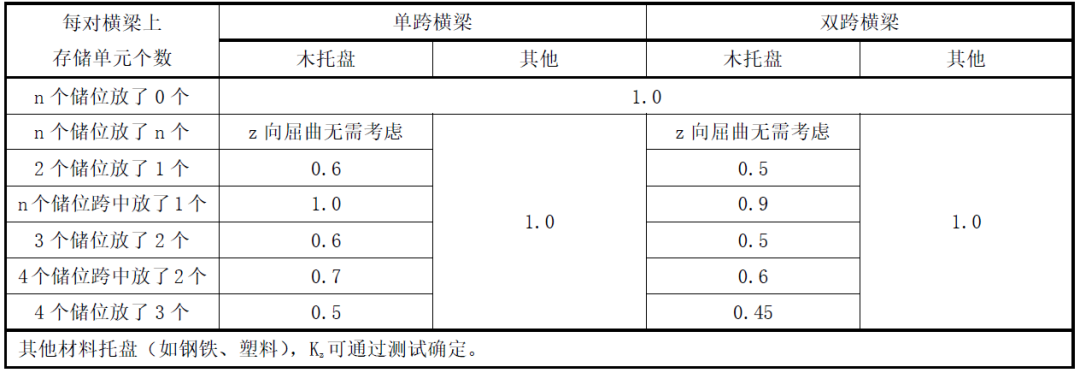

表2　支撐貨架受壓橫梁的屈曲長度系數Kz值

2.6　截面畸變的橫梁

截面畸變的橫梁應通過測試或有限元分析進行設計。
