"平庫貨架規劃設計要點"計劃用連續三篇文章，以橫梁式貨架為例，從地坪承載力與變形、與建筑間距、存儲單元、搬運設備、巷道凈距、通道凈距、地坪表面規整度、存儲單元凈距、貨架防護、安全輔助件、消防安全、環境、結構設計和制造安裝等方面，概述平庫貨架規劃設計階段所需要考慮的因素。

本文平庫貨架定義為配備人工操作的叉車進行存取操作的貨架，以普通橫梁式貨架為主，還包括穿梭車式、重力式、后推式（即壓入式）、駛?cè)胧降阮愋拓浖堋?/p>

存儲單元凈距

規劃者應確定最小凈距以保證叉車安全存取操作。

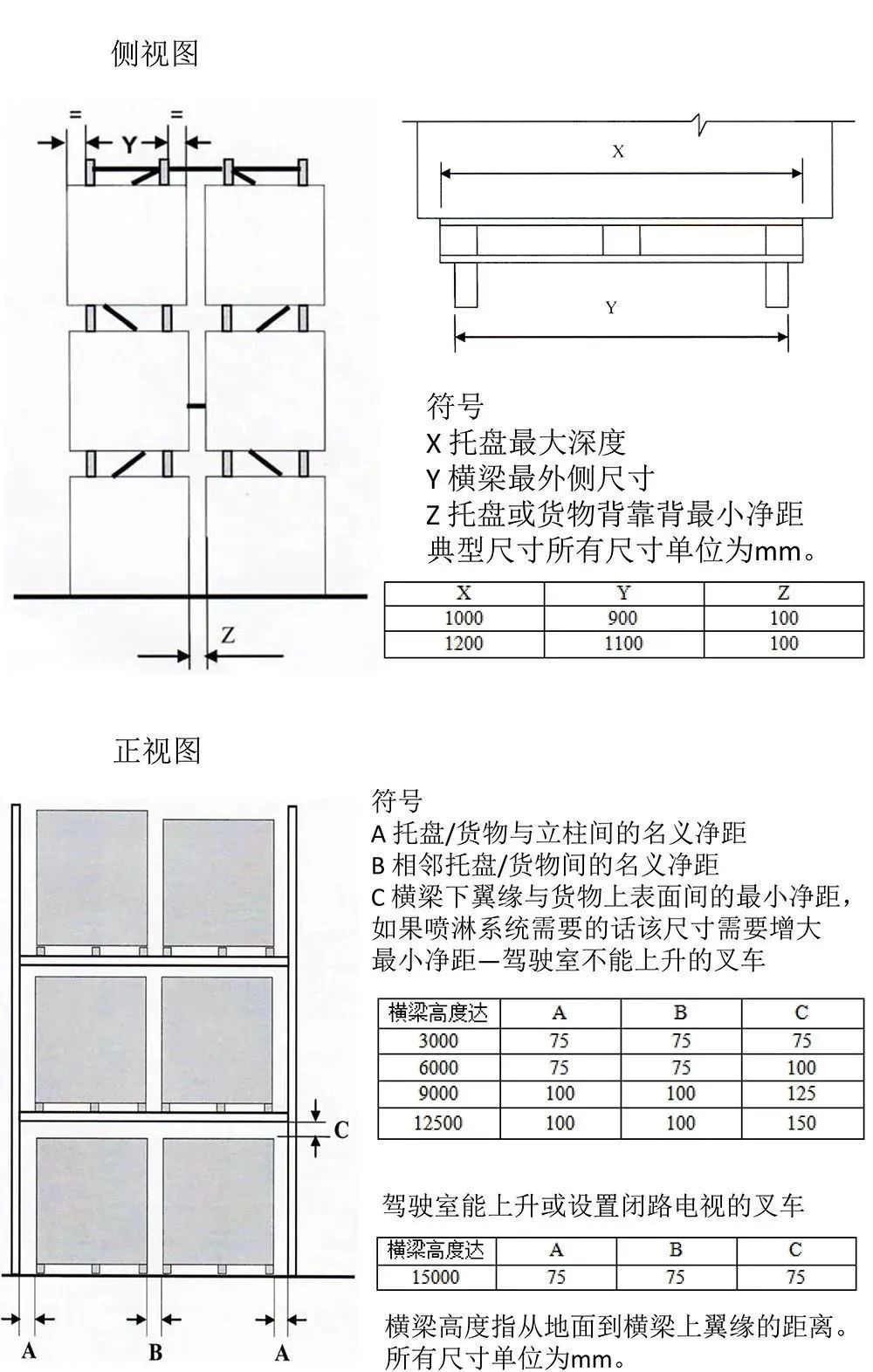

SEMA標準

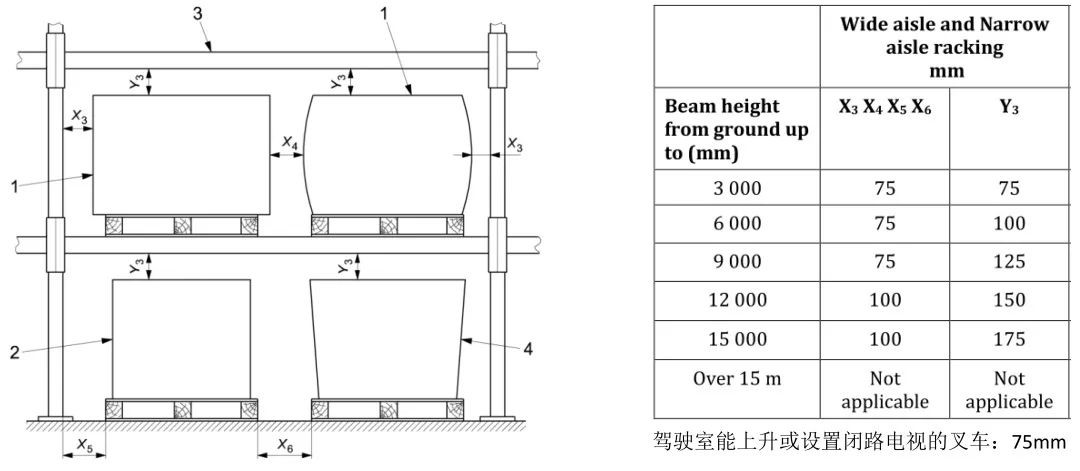

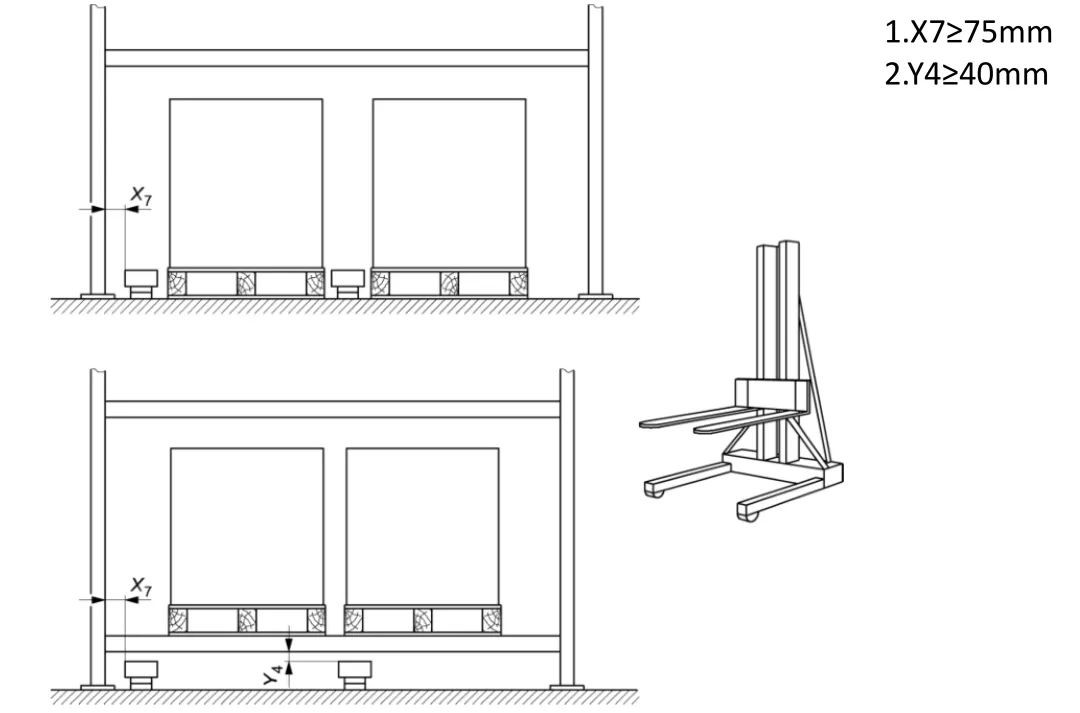

EN標準

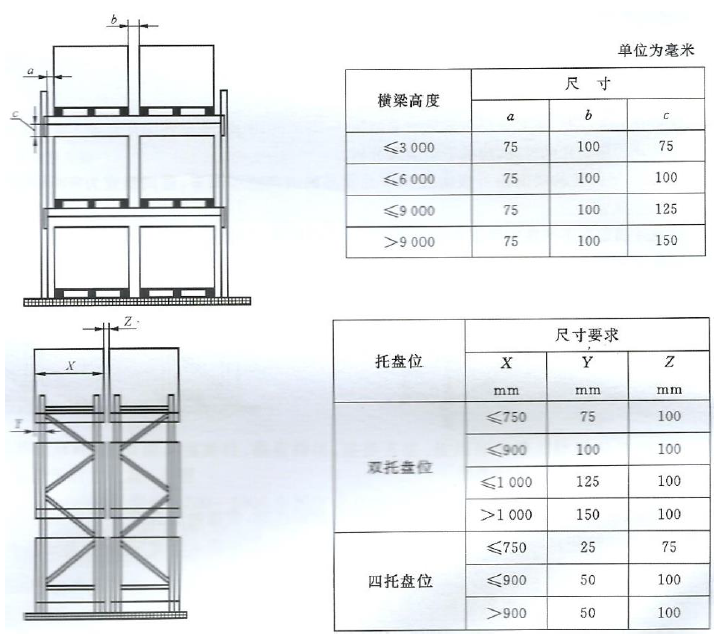

中國WB標準

貨架防護

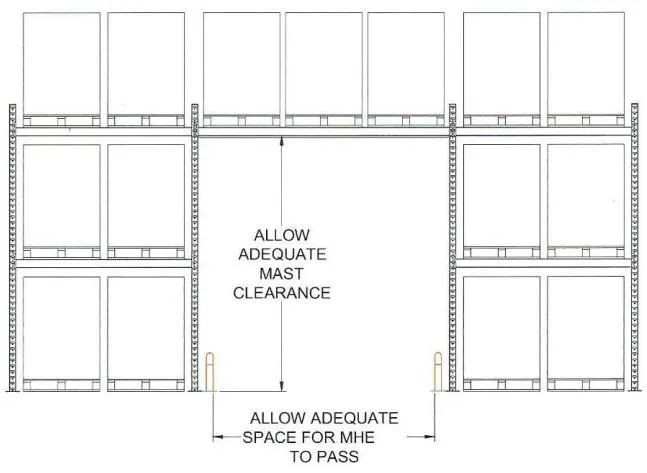

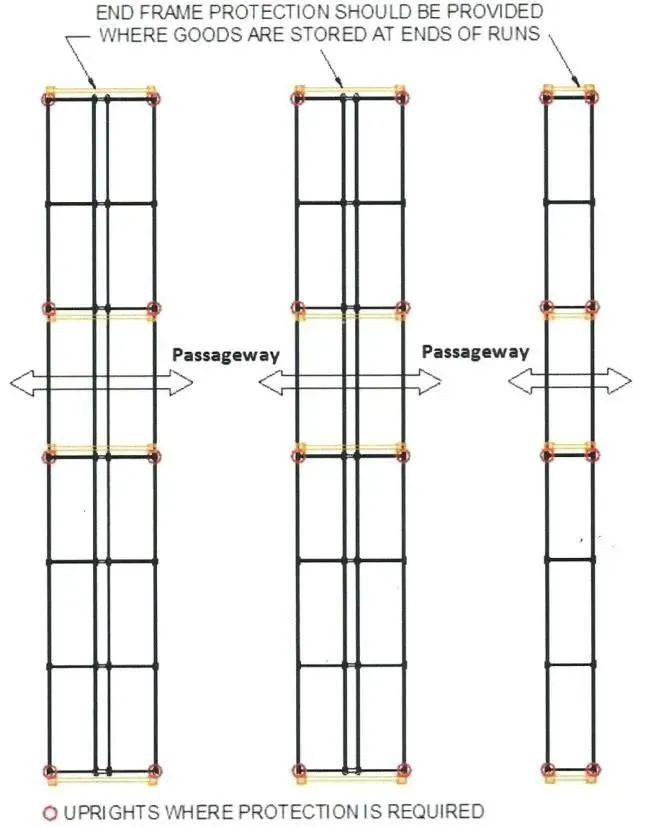

如下圖所示，在巷道入口處，端部貨架必須設置端部護欄以及立柱防護，當貨架底下有通行隧道時，兩側的貨架亦屬于端部范疇。巷道內部兩側的立柱可根據實際風險評估決定是否設置立柱防護。

立柱防護件或端部護欄的規格以及安裝后與貨架之間的凈距，應由防護產品供應商根據測試結果確定。貨架底部通道凈空不應小于各種方式通行所需的高度加上250mm的凈距，應設置頂部防護防止貨物掉入通道。

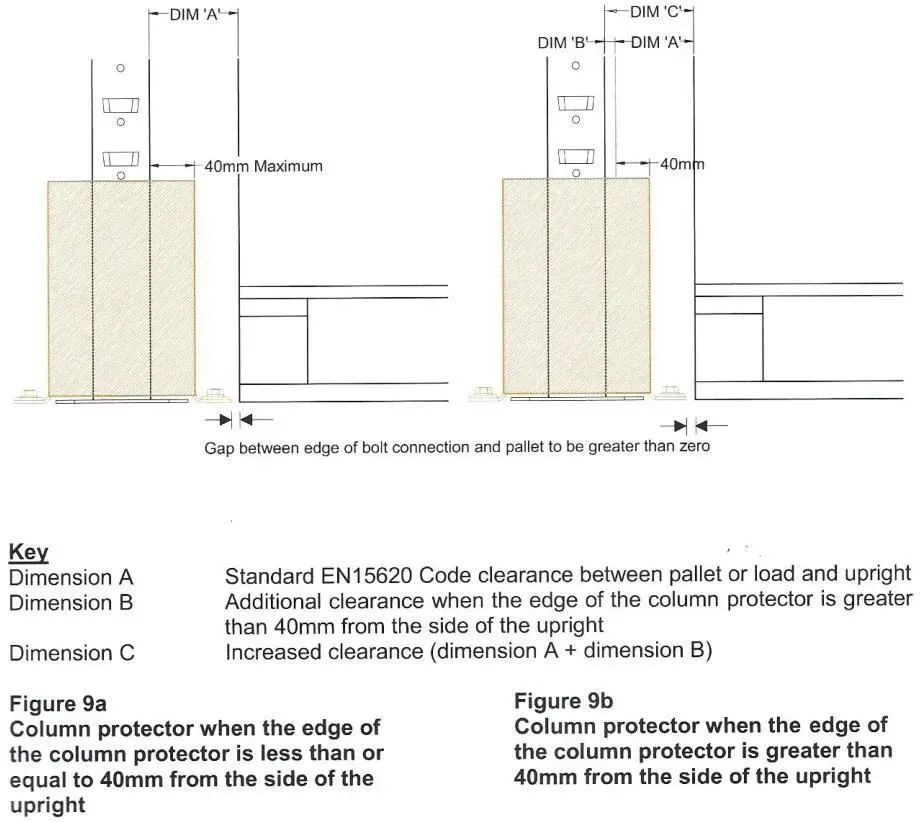

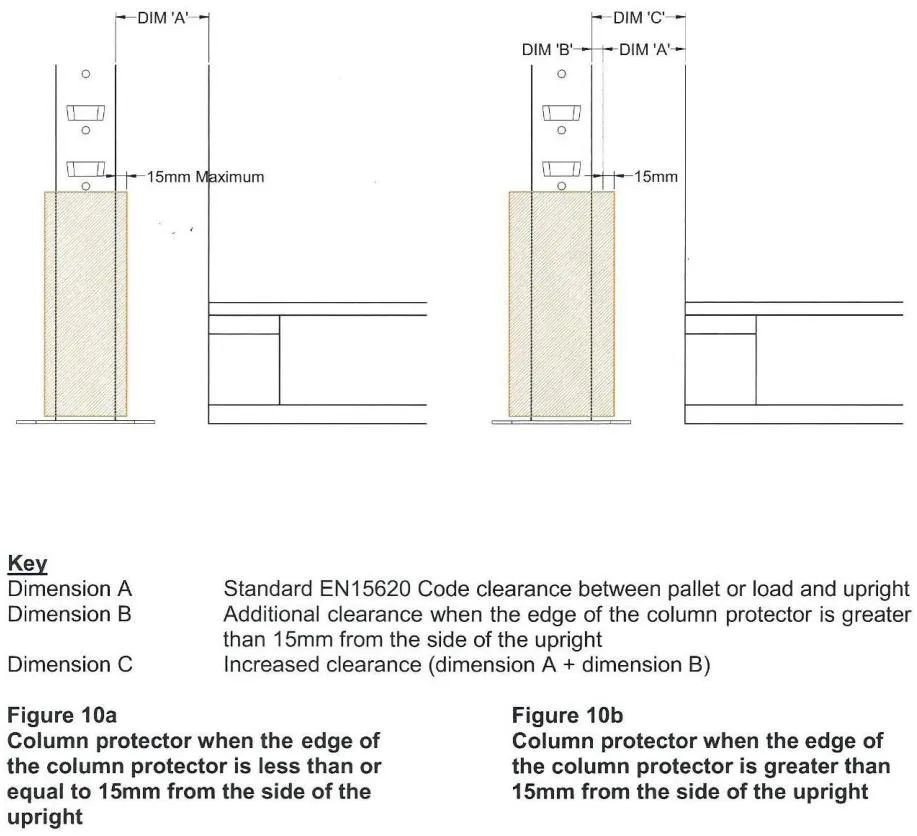

立柱防護件會減小凈距。不管是分離式還是柱套式，尺寸過大占用貨位空間時，凈距應適當加大，如下圖所示。

安全輔助件

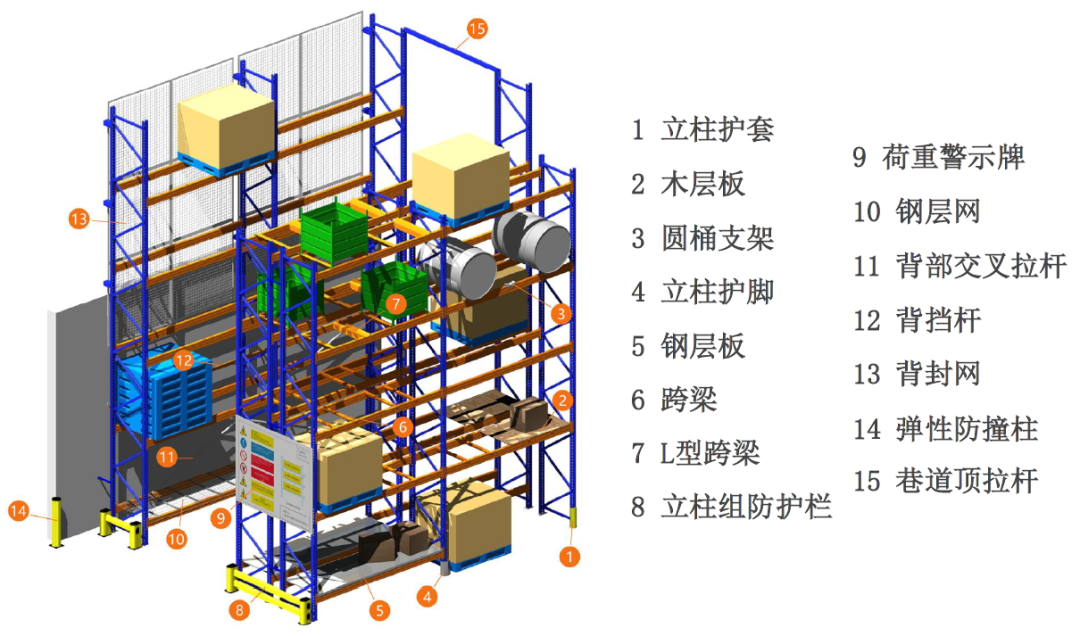

上圖，不多說。如果見到下面第一張圖，絕對穩圖出品，否則就是抄襲，請聯系我們，必有重謝。

消防安全

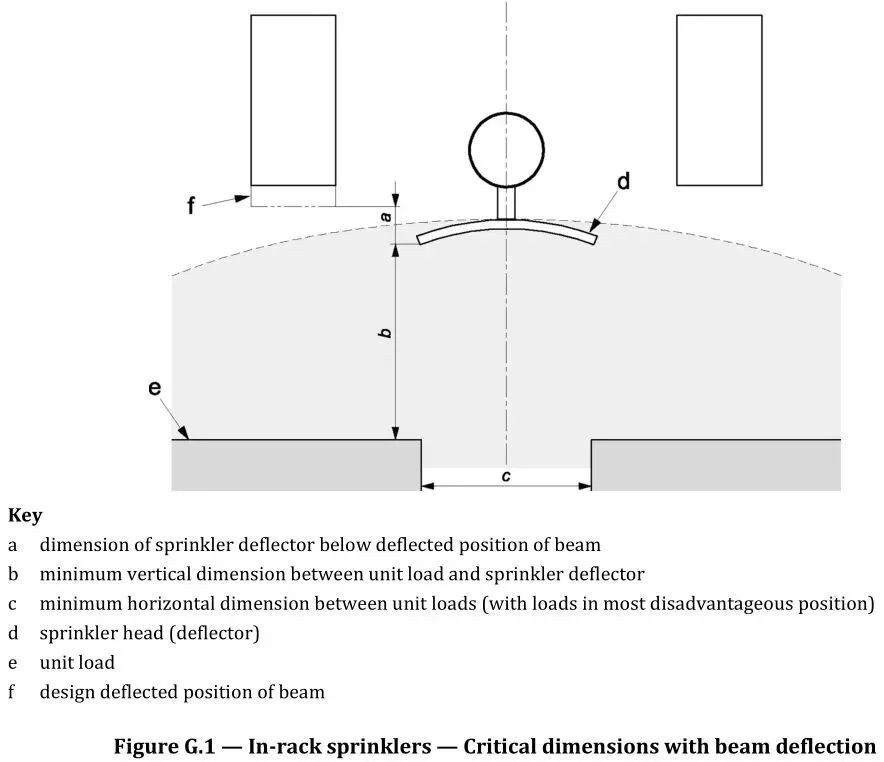

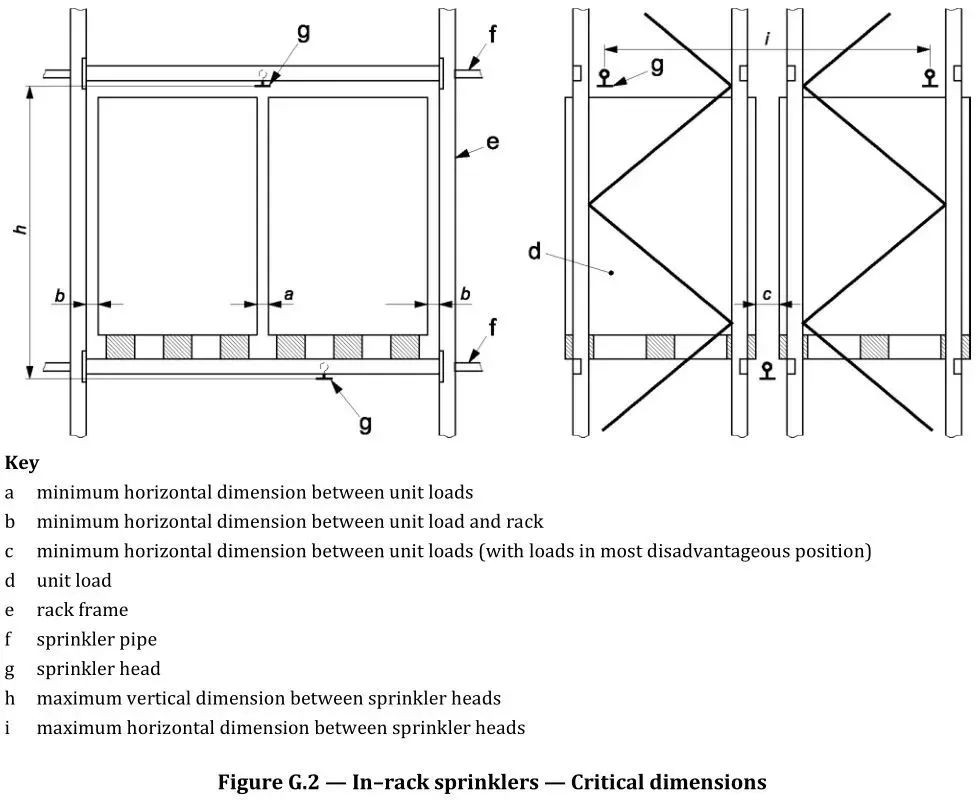

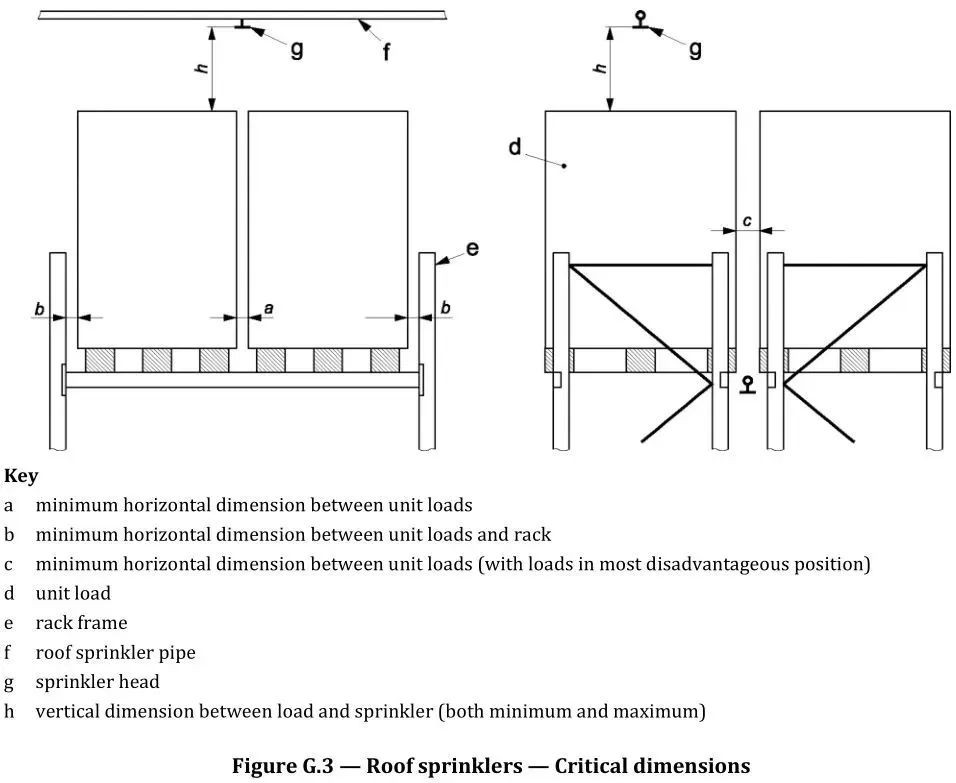

消防應由有資質的責任主體進行設計。噴淋系統的設置會影響貨架凈距。只有當水能夠按要求擴散時，噴淋系統才能發揮作用，這要求噴淋系統、存儲單元、貨架和建筑物之間有足夠的凈距。凈距取決于噴淋系統的設計，并應考慮到儲存物品的最不利位置和放置公差。一般流程如下：

● 用戶/規劃者確定貨載、存儲單元和放置公差

● 貨架供應商確定貨架信息，包括撓度和公差

● 規劃者或消防設計責任主體提供與貨架噴淋交互相關的自由空間尺寸和噴淋要求，如凈距、煙道空間尺寸、噴淋系統引起的荷載和噴淋系統與貨架的連接位置

● 貨架供應商提供合適的貨架布置

環境

貨架供應商應向客戶確認貨架所處環境的最低與最高溫度。除非另行規定，貨架供應商可假定：

a)貨架所在環境，一年中僅有數周，20°C測量相對濕度大于65%；

b)包括地坪在內的環境是室內干燥的、無化學侵蝕的；

c)冷庫中的降溫程序不會對貨架造成額外的設計要求；

d)存儲區域提供適當?shù)墓┡c照明。

如以上假定不能滿足，貨架供應商應讓用戶提供具體信息以便確定噴涂的質量與耐久性或者其他防腐表面處理措施。

待續。。。
