窄巷式貨架，即VNA貨架，應為叉車設置側向?qū)蜓b置。VNA貨架的側導裝置一般有兩種：

（1）機械式導向，在地面錨固導軌。

（2）磁導線導向，用低頻電機給地坪里的一根電線供電，周圍形成同心磁場。

一、機械式導向

（1）設計

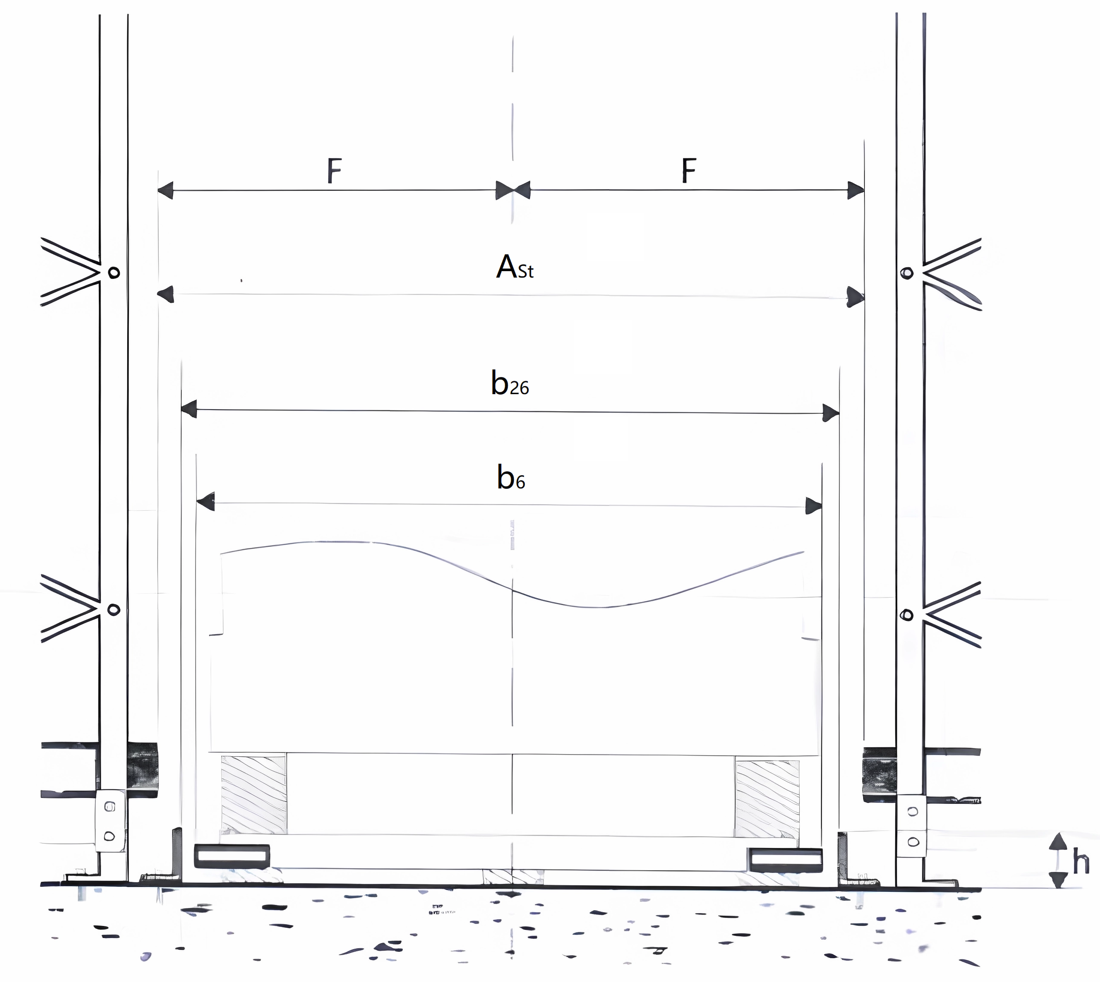

機械式導向裝置示例如下圖所示。

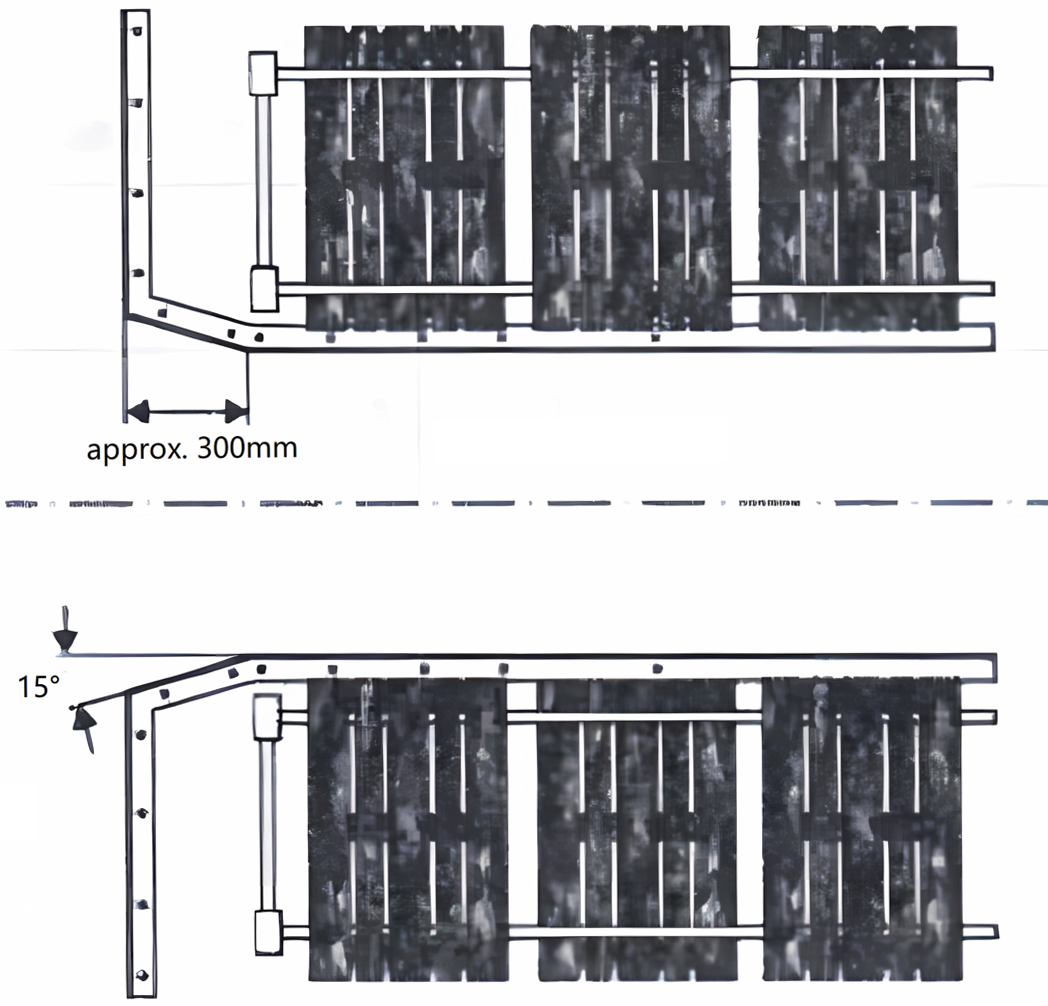

貨架巷道入口處應設計成喇叭狀，如下圖所示。

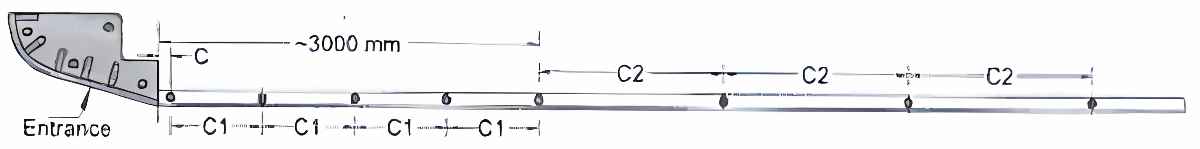

由于VNA叉車完全進入巷道后對導軌的側向力會降低，因此沿巷道長度方向布置的導軌錨栓之間的距離可以加大，即下圖中由C1變?yōu)镃2。

導軌與錨栓設計應滿足在側向力作用下具有足夠的強度與剛度，并提供足夠的導向作用。取決于叉車類型，典型的側向力（非偶然荷載）在巷道入口處可達25kN，進入巷道后可能降至10kN以下。側向力可視為沖擊荷載。

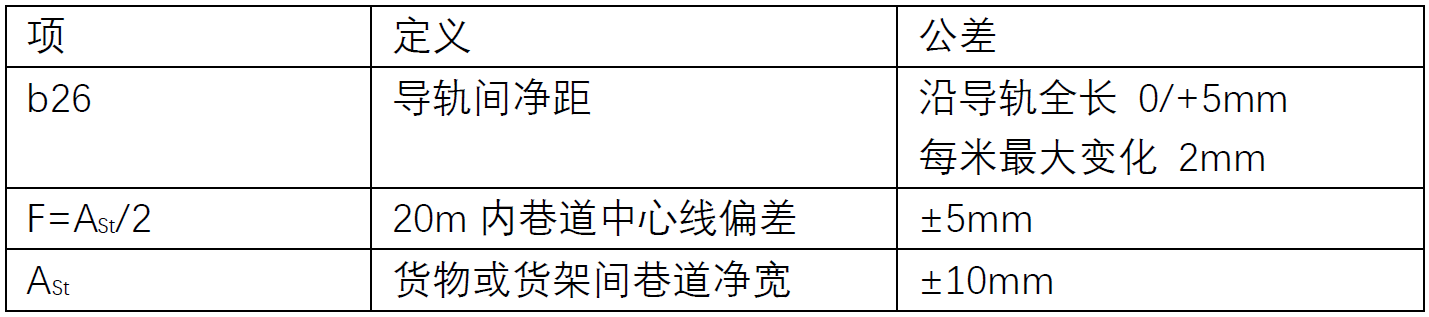

（2）公差

二、磁導線導向

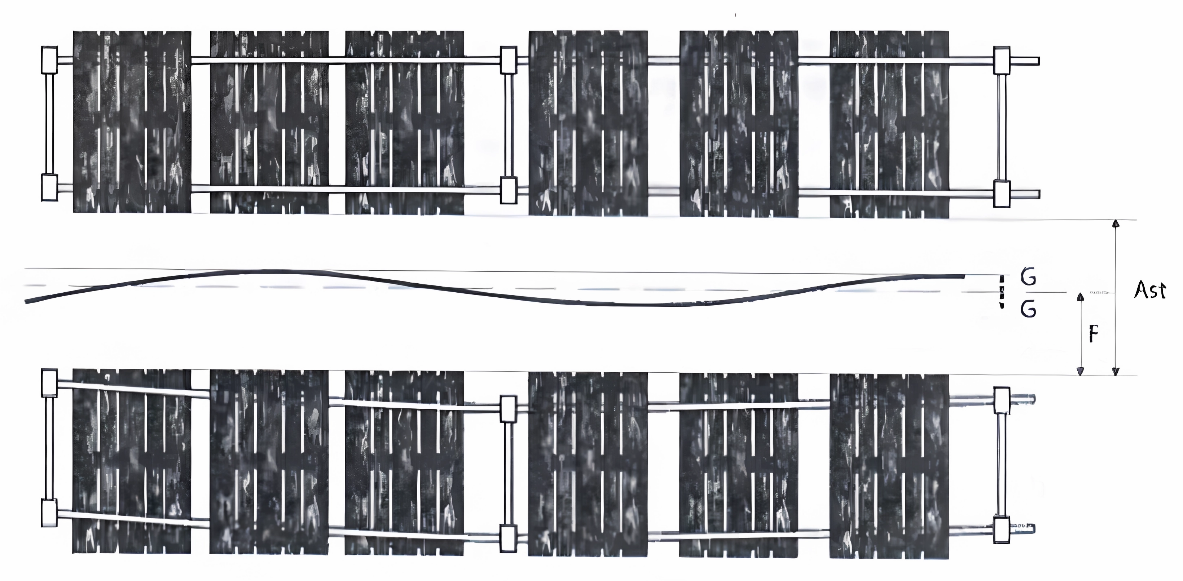

對于磁導線導向，磁導線的名義位置應由VNA叉車供應商指定。

為了避免干涉，應考慮以下最小距離（含制造公差）：

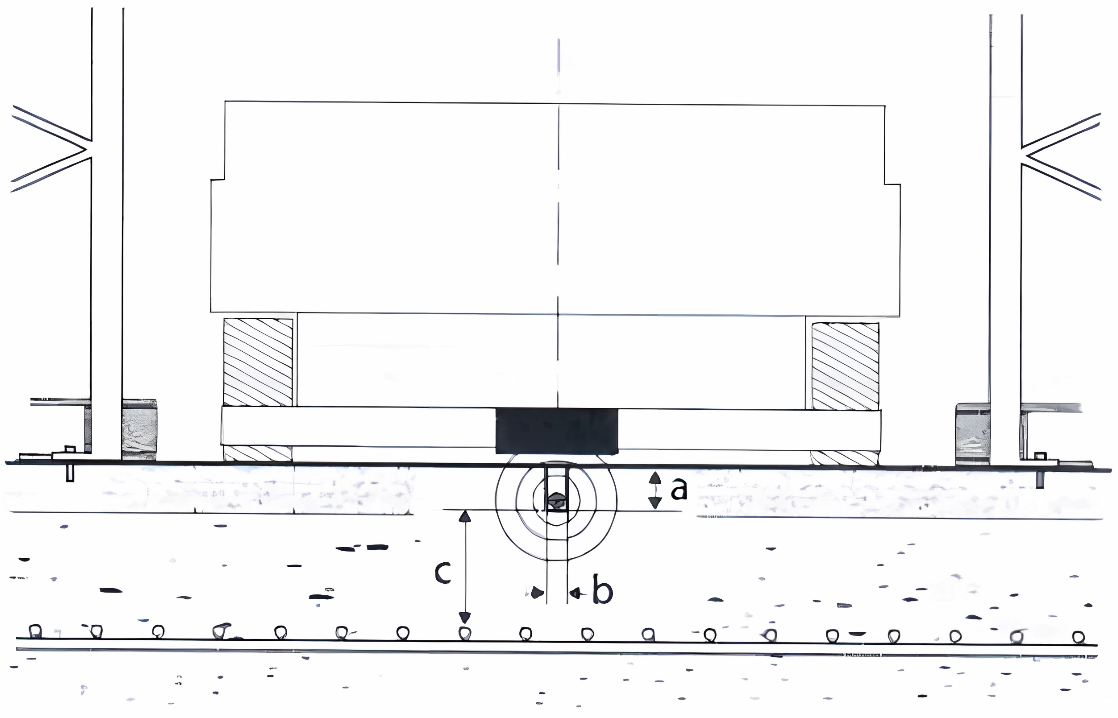

● 鋼筋與磁導線之間凈距50mm（見下圖中c）

● 磁導線與其他金屬部件（如電纜槽、水平變形接縫）之間距離200mm

● 使用相同頻率電機的磁導線間距1500mm

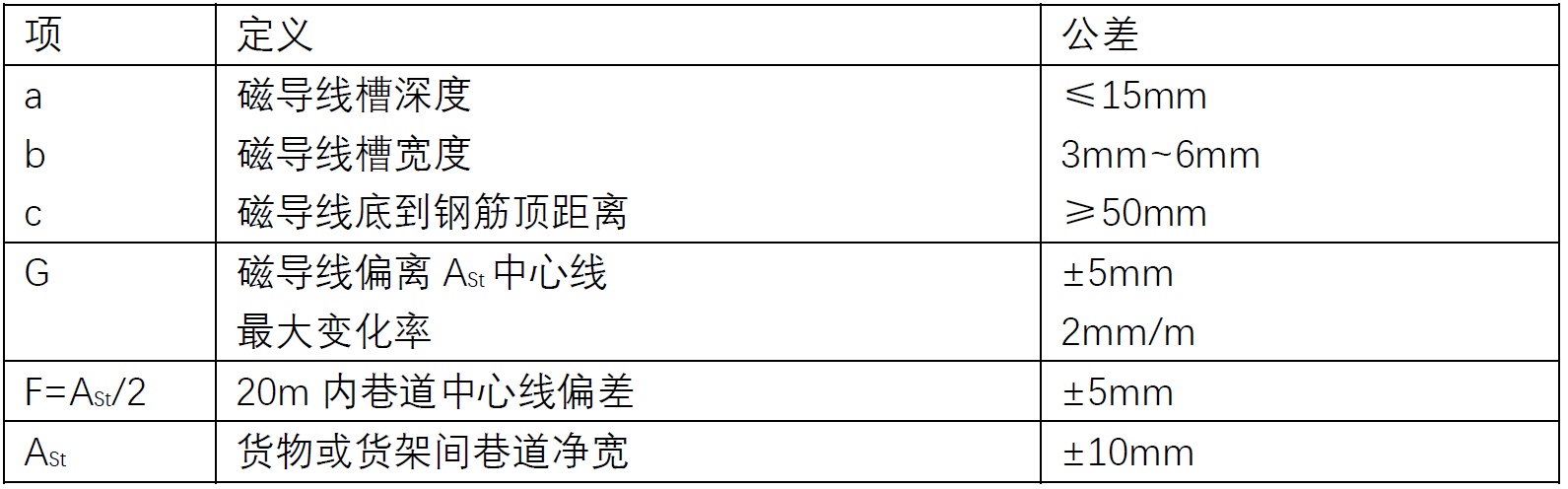

在施工過程中應遵照下表給出的安裝公差。
