Jack-X:

各位老師你們看下圖上哪些問題指出來討論一下

張衛國:

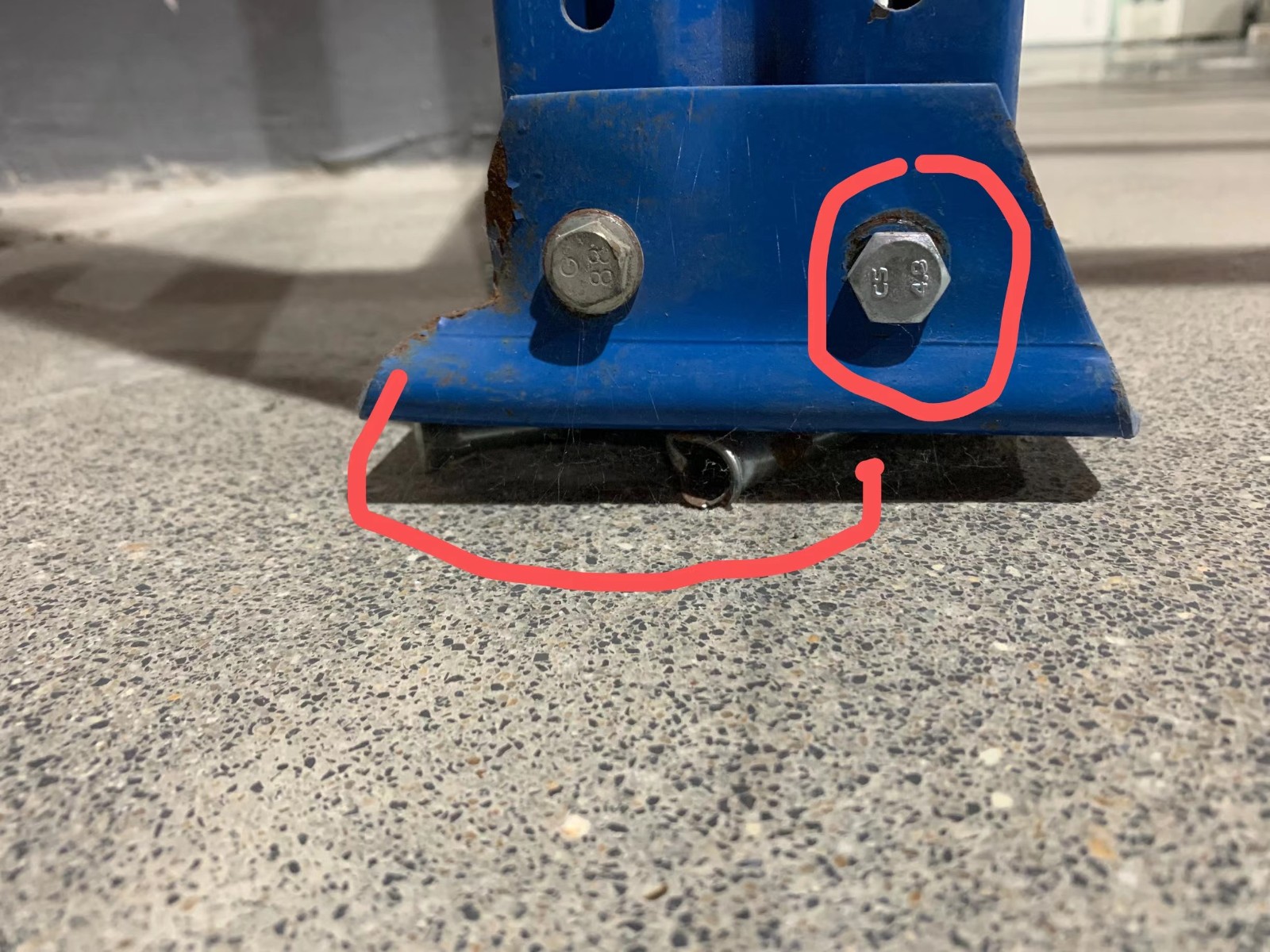

圖中問題：1）安裝螺栓的等級不一致，根據設計可以不強求一定用什么等級的螺栓，但同一節點必須一致，否則會被要求整改；2）這個地腳底部是啥東西？不管，就應該要求落地壓實或固定到位，否則貨架立柱的節點約束或者立柱的承載性能發生變化，易造成立柱的彎扭屈曲失穩；3）該柱腳一般為重型貨架中的輕型底座，具有一定的荷載適應范圍；在該項目中是否合適不知道；

張衛國:

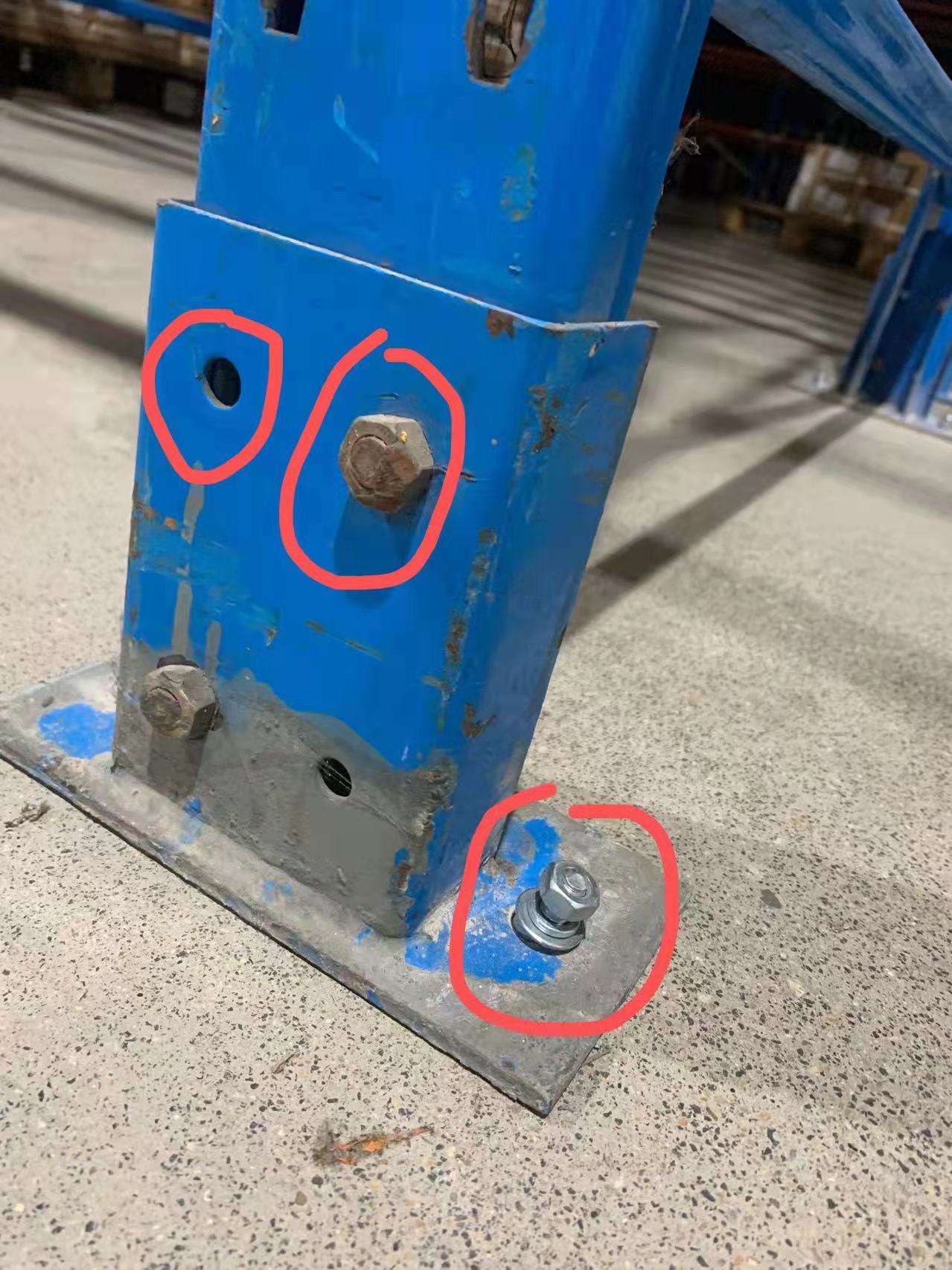

第二張圖：1）螺栓的安裝存在問題，方向錯了，螺母內裝（具有平彈墊要求），且要求露牙二到三牙以上；2）根據項目和立柱特點，底座安裝螺栓可以是兩顆，也可以是四顆，對角安裝是符合設計要求的，這個沒有嚴格要求，不允許靠螺栓的剪切力來約束貨架立柱；3）地腳膨脹螺栓肯定是安裝不規范，且未鎖緊。4）注意這個立柱的安裝孔是菱形多邊，螺栓壓緊的有效邊緣是不夠的，如果沒有加大的平墊是不合適的（這個圖片上看不出）

張衛國:

立柱理論上的安裝螺栓不應該外伸，會造成安全隱患。
