西西:請教下，普通重型貨架120*95立柱地腳板選用多厚的地腳板如何計算？

貨架廠家:

貨架廠家:3.5

西西:需要計算為什么用3.5

謝漢:要看具體看地面混凝土強度和立柱軸力大小。一般建議6mm或以上。

西西:普通的平庫我看基本都是4-5

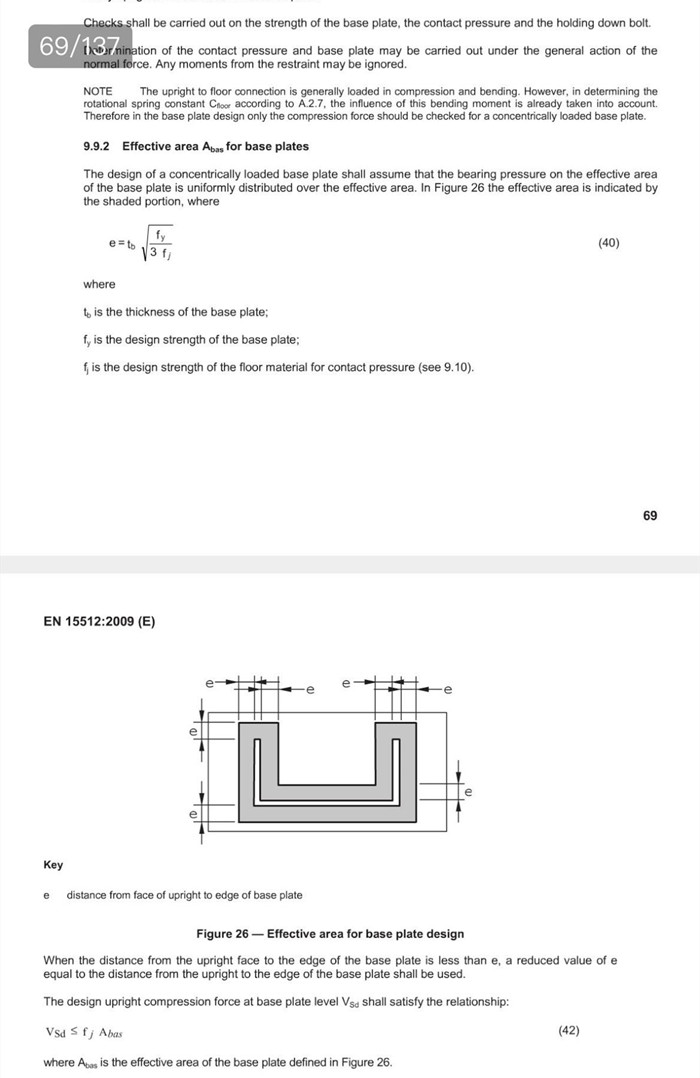

WESAFE:EN 15512有計算方法

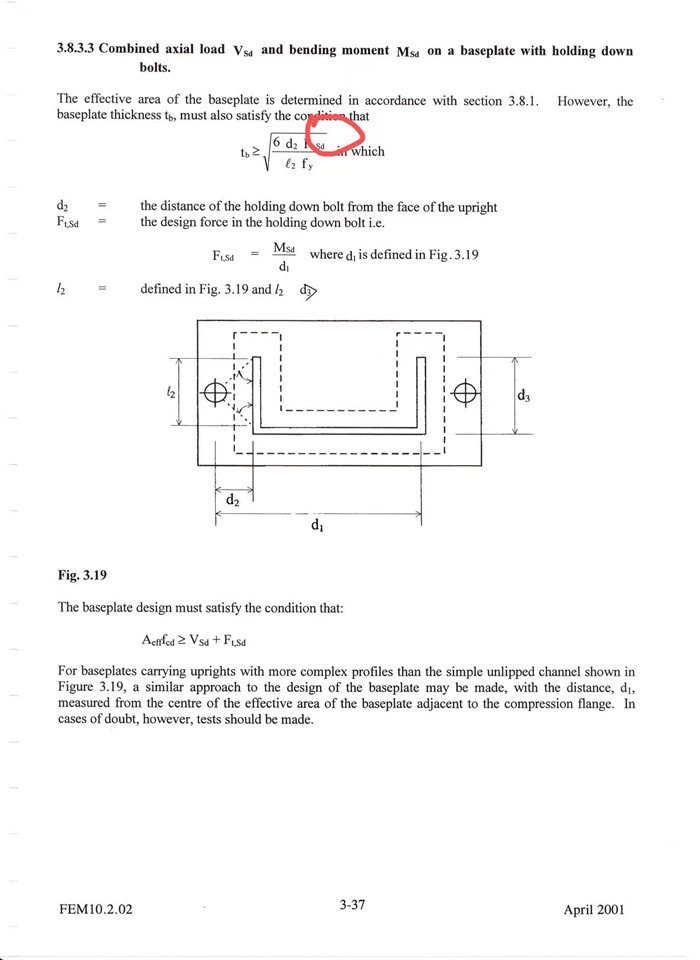

西西:群里張工給了我fem

西西:這是膨脹螺絲的拉力嗎

尹凌峰:對，其實算完就是單位寬度板承受的力矩

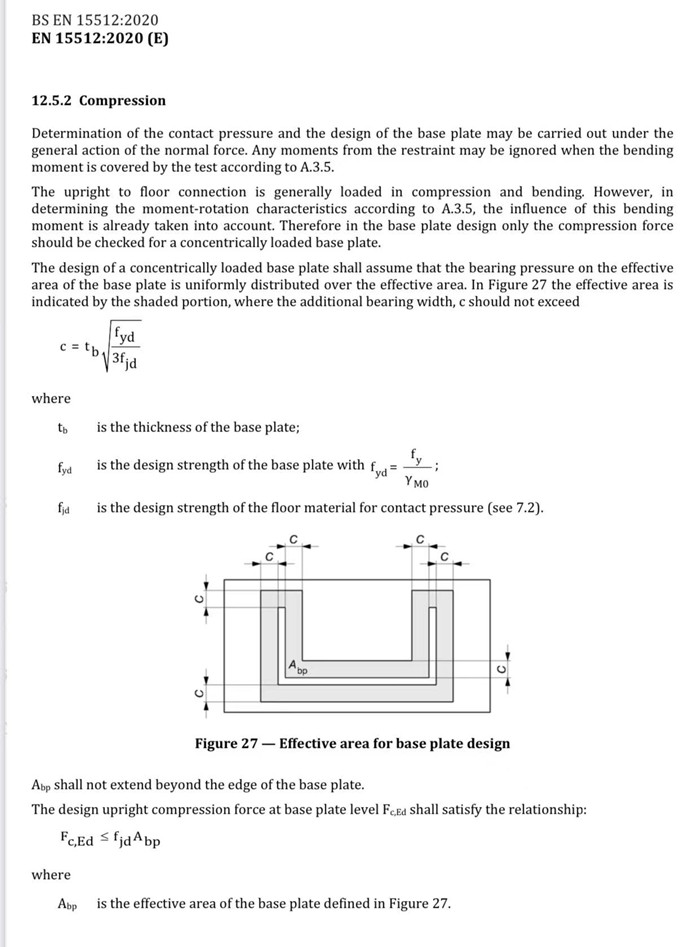

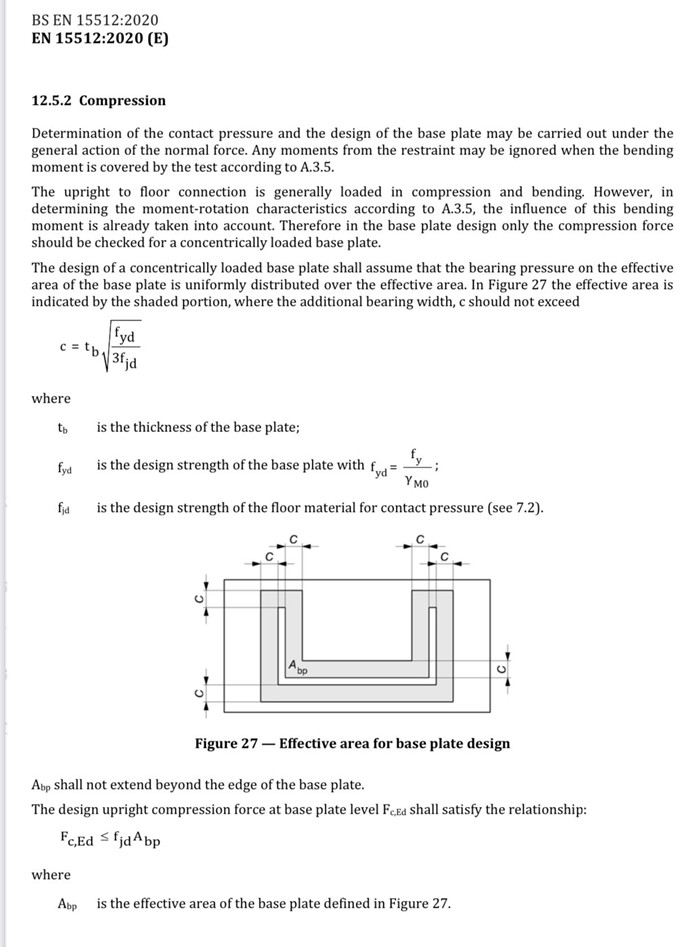

WESAFE:FEM10.2.02已經作廢了，直接看EN 15512:2020

西西:

WESAFE:照著規范算就行了

西西:e這里算已知條件，fy是需求點載荷，fj算混凝土載荷？

zqt:今天的課最好了，原理性講解，以后要多多開展哦

William:不過好像還沒明白，哪位專家能再詳細講講就最好了！

尹凌峰:

尹凌峰:fck代入就行（查GB50010 混凝土結構設計規范）不過提醒下，這里是圓柱體抗壓強度標準值，與立方體抗壓強度標準值不同，應用時需要甄別下。

WESAFE:

謝漢:這個2.5的系數是老版本已經取消了了，見王博士提到的新的EN15512

WESAFE:如果是已知注腳受到的周圍壓力來反算這個注腳地板的厚度的話，那么大家可以看一下那個注腳，地板的厚度TB，它就是上面兒那個公式，它在上面兒那公式里面呢

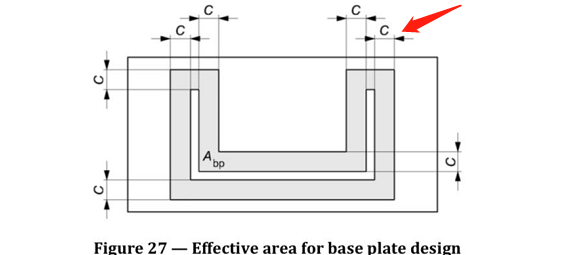

WESAFE:如果想把TB反算出來的話，就得知道那個CC跟那什么有關系呢？C跟這個柱腳地板的承壓，有效面積有關系，就是這個圖里邊兒所示的那個陰影面積。

WESAFE:那么這個承壓有效面積怎么算呢？那就是下邊那個公式，根據下面的公式算出來。然后按照說這個順序的反順序，你就一步一步往回推，最終把那個TB計算出來就可以了，里邊的各種參數兒尹教授已經說的很清楚了，按照那個規范去取值就行了。

尹凌峰:

@WESAFE?解釋到位

西西:

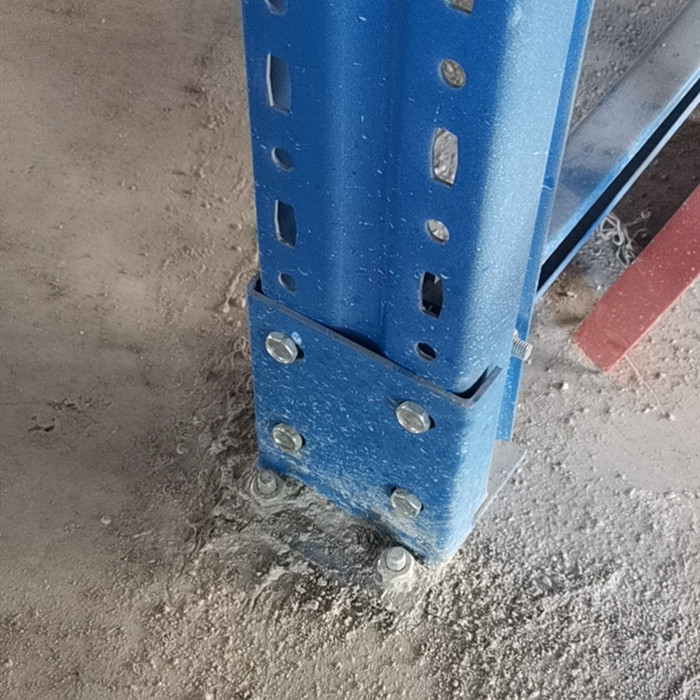

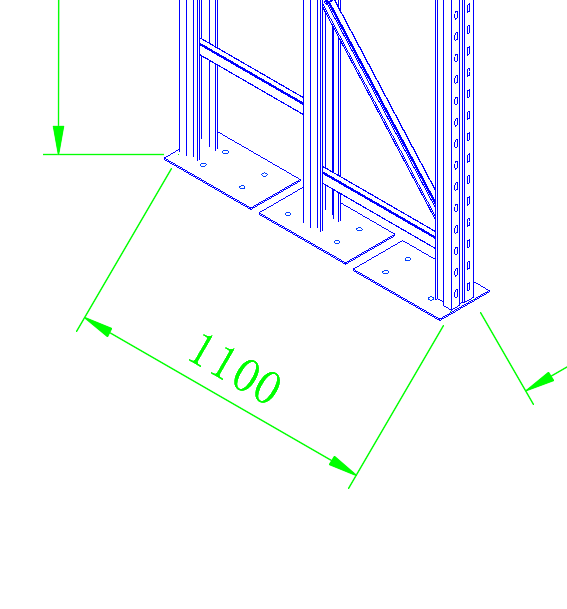

西西:客戶需求這樣的地腳板，那有效面積按多少算

WESAFE:有效面積按照我截圖，就是規范里邊那個陰影面積算，那個陰影面積是在立柱的輪廓線上向外各自延伸了一定的距離，C，然后延伸之后的那個面積就是有效面積。

WESAFE:你這位客戶需要這樣的注腳，底板我猜應該是為了連接。注腳螺栓需要的空間才這樣設定的。增加這么大的注腳，底板面積實際上對他的承壓，沒有起到應有的效果。

輝光:這樣設計，不如用板折彎c型一體，可以根據承壓確定底板厚度。

西西:怎么解釋

清歆:@輝光?怎么理解??？板折彎是什么意思！

暫停使用:地軌的意思吧，c型槽

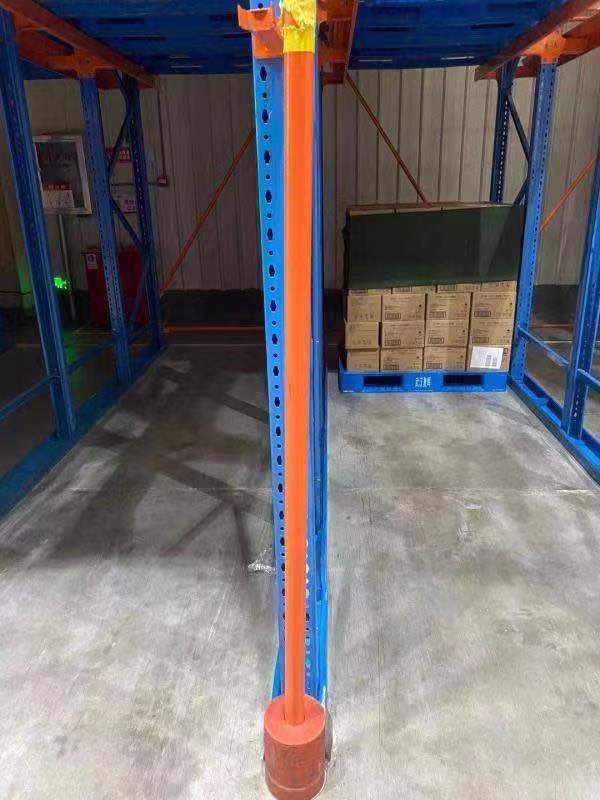

貨架陜西大倉:

貨架陜西大倉:這種

清歆:由公式來看，就和立柱截面，和底板厚度有關系！

西西:怎么看上面所有公式都是已知立柱地腳板算有效面積，而沒有怎么算地腳板厚度

清歆:這個C擴展區域比較小，和厚度有關系 ，折彎起來傳遞不過去，也沒多大意義！

西西:我試過上面公式，120*95立柱每個柱腳載荷2噸，地腳板尺寸是200*400，厚度都得200mm

西西:這里的C是基于給出Tb厚度得出來

清歆:你算錯了！

西西:而不是一個已知數

西西:@清歆?你算一下看看呢

西西:這個公式明顯就是想要有效面積大地板就得厚

Jack-X:120立柱底板200*150*6.0的三噸也夠了

西西:客戶必須給出計算書

墨子人:很期待今天這樣專業話題得到延伸！

謝漢:EN的計算公式來自鋼筋混凝土規范。留意近來混凝土的強度由過去的約束強度改為單軸強度了（2022版）。另外，注意在國內用要把立方體棱柱強度轉換成圓柱強度。

WESAFE:啥是“立方體強度”，啥是“圓柱強度”？就是混凝土測試時，你捏的測試試件形狀不一樣，測出來的強度也不一樣。圓柱體強度比立方體（即正方體）強度測出來要低。你要是捏個人形的估計強度更低。所以要搞清楚公式用的是哪個。
